Elum 2 LED paaltoparmatuur

De ELUM serie hightech LED verlichting heeft een modern, zeer plat, aerodynamisch uiterlijk en is gemaakt van moderne materialen die ook gebruikt worden in de automobiel en medische industrie.

Door het modulaire concept kan het armatuur snel en efficiënt aangepast worden aan andere wensen en is het ecologisch afbreekbaar aan het eind van zijn levensduur.

Het bovenste, dragende deel van het armatuur en de rotor zijn gemaakt van een kwalitatief hoogwaardige, lichtgewicht aluminium legering, die beschermd wordt door een dunne poedercoating, die de lamp beschermd tegen oxidatie in zelfs de meest barre weersomstandigheden.

Het onderste deel is gemaakt van ASA kunststof, bekend om zijn UV- en weerbestendigheid en lange levensduur.

De lamp is zo ontworpen dat er een natuurlijke luchtcirculatie plaatsvindt en daardoor een exceptionele warmte overdracht, wat belangrijk is voor een lange levensduur.

Het grote oppervlak en koelribben op het bovenste deel van de lamp maken zelfs warmte overdracht mogelijk bij omgevingstemperaturen hoger dan 50C.

Met behulp van de FIPFG (formed-in-place) technologie wordt beschermingsklasse IP66 bereikt.

LED
De LED diodes en de printplaat vormen een LED module die vastzit aan de aluminium behuizing met een speciale thermo-geleidende beugel. De LED module heeft tussen de 8 en 96 diodes. Het onderliggende element van de printplaat is FR4 materiaal waardoor directe warmteoverdracht naar het koelgedeelte d.m.v. thermische verbindingen plaatsvindt. Men maakt gebruik van bekende merken als Cree en Philips met een efficiency tot 150 lm/W.

De standaard temperatuur van het licht is 4100 K, maar andere temperatuurreeksen zijn ook leverbaar. De cri waarde komt tot 75.

ELEKTRONICA
De elektronica voor de stroomtoevoer is heel belangrijk voor de werking van de lamp en bepaalde vaak de levensduur. Nu is dit geïntegreerd in een deel van de lamp, geheel gescheiden van de LED module, waardoor de temperatuur met meer dan 30% verlaagd wordt terwijl de efficiency, de betrouwbaarheid en de kwaliteit verbeterd worden. Dit onderdeel gaat nu tot 80.000 uur mee.

Door het plaatsen van programmeerbare besturing wordt er een uniek niveau van aanpasbaarheid en extra functies bereikt. Men heeft ook over de toekomst nagedacht en in het bijzonder de snelle ontwikkeling van LED chips. Als de LED module ooit vervangen moet worden met een nieuwer, efficiënter exemplaar dan behoeven alleen de geprogrammeerde functies van de besturing te worden aangepast om opnieuw optimale efficiency te bereiken.

GEAVANCEERDE ELEKTRONICA
De ELUM lampen besparen energie en CO2 uitstoot m.b.v. intelligente afstelling.

De lamp kan afgesteld worden d.m.v. het DALI systeem, door analoge 1-10 V invoer, voorgeprogrammeerde instelling en met de AmDim functie.

INSTALLATIE
De rotor maakt directe installatie vanaf de zijkant of aan de bovenkant van de paal (90^o) mogelijk, waarbij het mogelijk is het licht in te stellen in een hoek van 0 – 90^o in stappen van ₊ 5^o (voor palen of steunen met een buitendiameter van 60 mm).

Het veiligheidssysteem in de rotor voorkomt dat de lamp per ongeluk kantelt tijdens het instellen, demonteren of plaatsen van een lamp.

Speciale aandacht is besteed aan het monteren van het armatuur op de paal, aangezien deze met 4 schroeven vast wordt gezet volgens de strengste internationale regels en aanbevelingen.

GEEN LICHTVERVUILING
Het armatuur is zo ontworpen dat er geen lichtvervuiling optreedt.
Door het horizontaal positioneren van de LED plaat op de onderplaat vindt er ook geen verblinding plaats.

ONDERHOUD EN RESERVE DELEN
Door de hoge kwaliteit van de behuizing van het armatuur hebben we ons een hoog doel gesteld om onderhoud te vereenvoudigen. Met een modulair concept en een schroefloos verbindingsstuk is het upgraden met een nieuwe, efficiëntere LED module of aandrijving snel en gemakkelijk uit te voeren.

De LED module en elektronische plaat kunnen in een ogenblik vervangen worden.

Alle andere individuele elementen kunnen ook een upgrade krijgen.

LEVENSDUUR
Omdat we milieubewust zijn gebruiken we materialen die een lange levensduur hebben om zo energie te besparen en CO2 uitstoot te beperken. We gebruiken geen kwik of andere zware metalen.

De samengestelde delen worden vervaardigd in overeenstemming met de EC richtlijn 2002/95/EC, RoHs. (over het verminderen van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur). We denken groen voor een betere toekomst !

U krijgt 5 jaar fabrieksgarantie.

LENZEN
Omdat we ons er van bewust zijn dat een veilige en kwalitatief hoge lichtverdeling een secundaire lens nodig heeft, hebben we hier grote aandacht aan besteed. We hebben een brede reeks lenzen om in ieder afzondelijk geval tot een optimale lichtverdeling te komen.

De lenzen zijn gemaakt van PMMA, een materiaal dat UV-bestendig is en niet geel wordt tijdens zijn levensduur.

Een speciaal glas neutraliseert het verblindend effect en beschermt de lenzen tegen schadelijke invloeden van buitenaf, zoals uitlaatgassen, opwaaiend zand, zure regen en vandalisme.

Het binnenste deel van het armatuur is opgebouwd uit kleurschakeringen die de hoogste lichtopbrengst garanderen als het van het glas reflecteert.

Met het condensatie ventiel verzekeren we luchtdoorvoer, hetgeen belangrijk is tegen verblinding zonder de IP klasse aan te tasten.

De afmetingen van de Elum 2 zijn 970 x 400 x 91 mm.

Er is keuze uit 32, 48, 80 en 96 LED.

Het gewicht is tot 15 kg.

Standaard geschikt voor masten met top 60 mm, maar met een adaptor ook geschikt te maken voor andere maten.

Werktemperatuur - 40 tot + 55 C.

Stroom 230v / 50Hz.

COS Ø > 96

LED producent Philips Rebel ES of CREE XTE

Standaard LED lichtkleur is 4000K, maar 3000K of 6000K is ook mogelijk.

Efficiency 92 ÷ 112 lm/W

CRI ≥ 75

Piekbescherming 4KV (Class II); 10KV (Class I)

Beschermingsklasse IP66 (volledig beschermd tegen stof en waterstralen van alle kanten).

De stand van de kop is in stappen van 5 graden verstelbaar van 0 - 90 graden.

De kleur van het armatuur is RAL 7036 platinagrijs.

U kunt kiezen uit de volgende variaties:

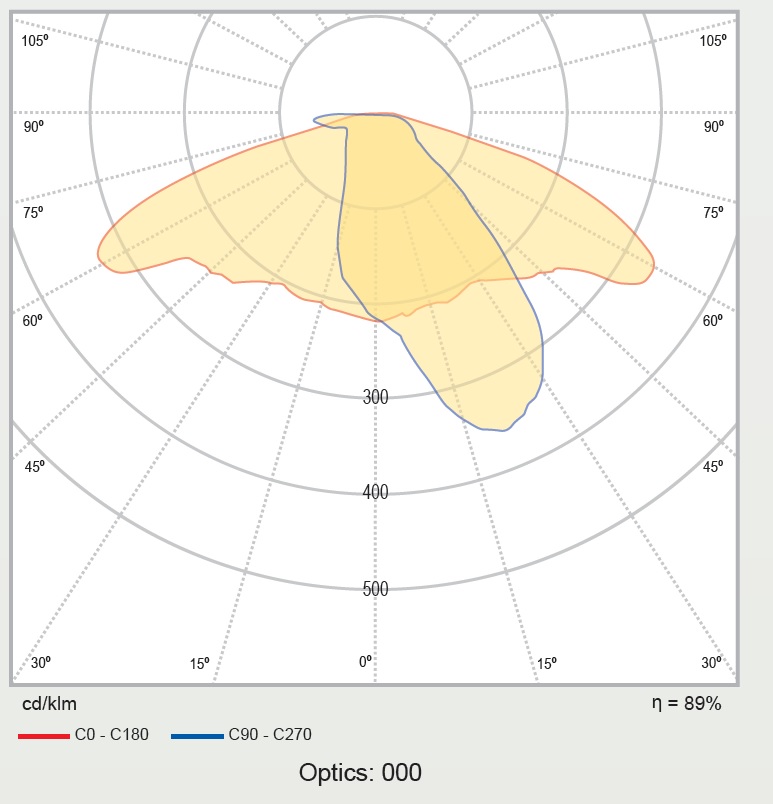

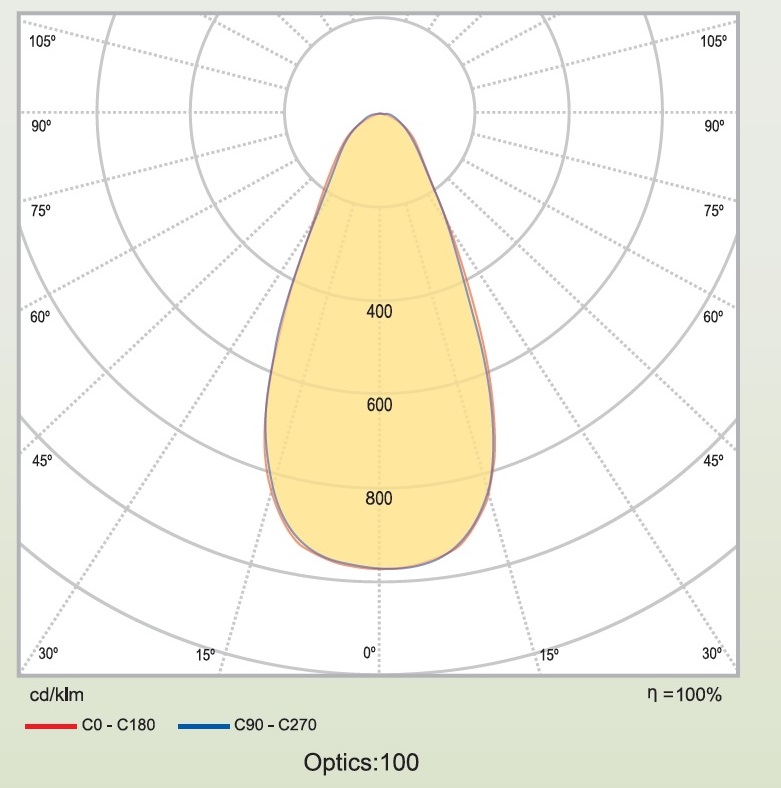

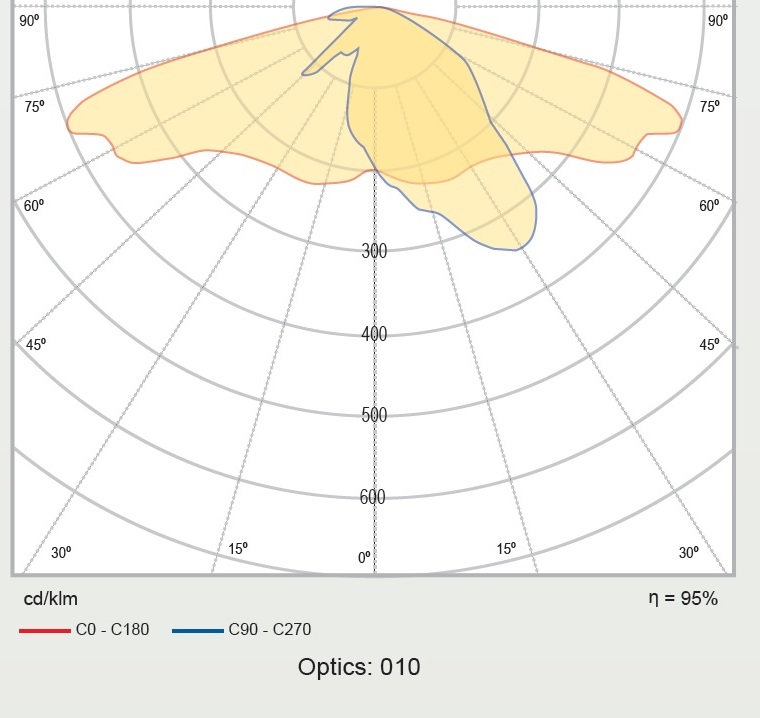

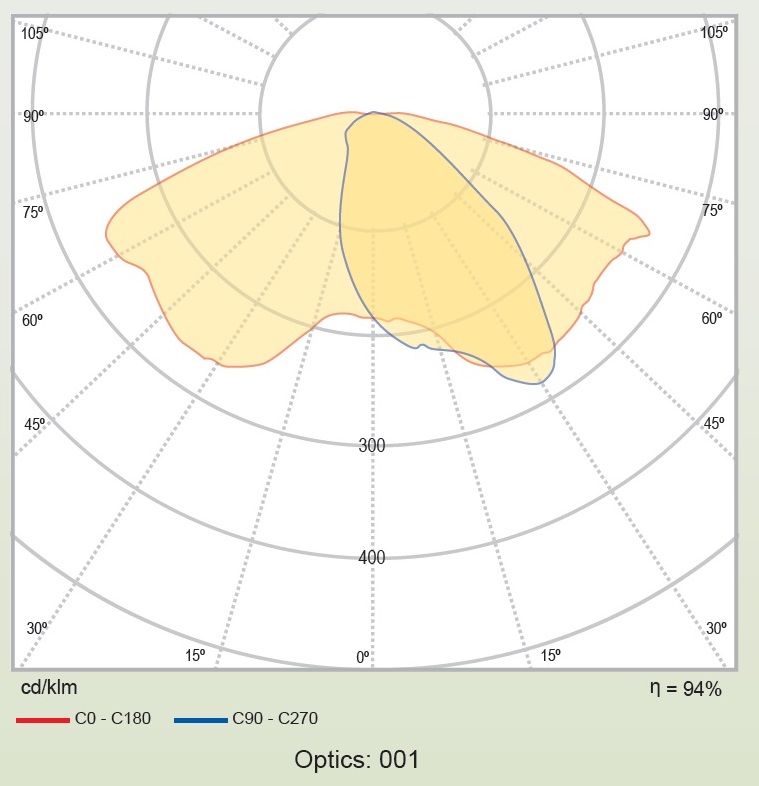

het artikelnummer is opgebouwed uit aantal LEDs.wattage.lenstype

Lampcode aantal LED’s W Lm aanbevolen montagehoogte
32.080.000 32 80 7100 4 - 10 meter
32.080.001 32 80 6535 4 - 10 meter
32.080.010 32 80 7350 4 - 10 meter
32.080.100 32 80 7380 4 - 10 meter

48.080.000 48 80 7405 4 - 12 meter
48.080.001 48 80 7760 4 - 12 meter
48.080. 010 48 80 7860 4 - 12 meter
48.080.100 48 80 8032 4 - 12 meter

48.120.000 48 120 10788 4 - 12 meter
48.120.001 48 120 10909 4 - 12 meter
48.120.010 48 120 10980 4 - 12 meter
48.120.100 48 120 10975 4 - 12 meter

80.095.000 80 95 9918 5 - 14 meter
80.095.001 80 95 9965 5 - 14 meter
80.095.010 80 95 9650 5 - 14 meter
80.095.100 80 95 9670 5 - 14 meter

80.140.000 80 140 13783 5 - 14 meter
80.140.001 80 140 13710 5 - 14 meter
80.140.010 80 140 13680 5 - 14 meter
80.140.100 80 140 13760 5 - 14 meter

96.190.000 96 190 17760 tot 25 meter
96.190.001 96 190 17568 tot 25 meter
96.190.010 96 190 17851 tot 25 meter
96.190.100 96 190 18120 tot 25 meter

Adviesverkoopprijs (incl. b.t.w. excl. mast) :
32.080.xxx € 665.-
48.080.xxx € 770.-
48.120.xxx € 825.-
80.095.xxx € 950.-
80.140.xxx € 950.-
96.190.xxx € 1140.-
